自然冷卻式 SIMOTICS T 1FW6053 和 1FW6063 上市發布

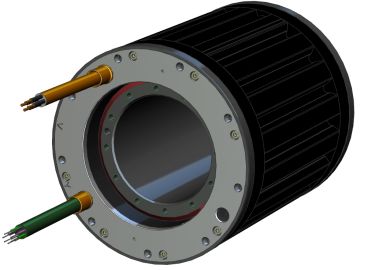

自然通風式 SIMOTICS T 型電機 (框架規格 1FW6053 和 1FW6063 R) 上市發布。這是西門子第一次提供內置型非水冷式 SIMOTICS T 1FW6 電機 。因此，現在可以用它來實現不采用水冷方式的應用。
特點
新的自然冷卻式電機的外形尺寸相當于框架規格為 1FW6050 和 1FW6060 的水冷式 SIMOTICS T 電機的外形尺寸;不過，由于冷卻方式不同，這些電機的連續轉矩較低。這些電機可在未指定液體冷卻方式或不需要這種冷卻方式的場合使用。除外形尺寸外，機械接口也是兼容的，無需很高相關費用，就可以改變冷卻方式。
應用
輥和圓筒傳動裝置，例如在印刷機中
測量設備和醫療設備中的回轉軸
進給和操作軸
回轉臺和分度頭
刀具轉臺
用途
自然冷卻式內置型轉矩電機，在以下場合使用：
機器不能使用水的工藝。
出于成本原因而不考慮使用水冷方式。
轉矩要求較低時 (例如，純定位應用)。
機器具有允許使用較大電機的足夠空間時。
內置型轉矩電機的客戶利益
不采用機械傳動部件 (如減速器)，維護成本低。
由于不采用機械部件，空間要求較低。
沒有間隙且傳動系統中的彈性較低，因此精度很高。
總重量小，動態性能高。
型號系列
已上市發布的自然冷卻式電機系列，包括 SIMOTICS T 1FW6 系列中的兩個最小框架規格，具有 5 種不同長度。目前，每種電機長度都采用一種繞組。
| 1FW6053 | ||||
| 類型 | Mmax [Nm] | Mn [Nm] | Mmax 時的最高轉速 [rpm] | Mn 時的最高轉速 [rpm] |
| 1FW6053-0xB03-0Fy1 | 34.4 | 10.1 | 670 | 1200 |
| 1FW6053-0xB05-0Fy1 | 57.5 | 15.5 | 360 | 720 |
| 1FW6053-0xB07-0Ky1 | 81.2 | 17.3 | 660 | 1100 |
| 1FW6053-0xB10-0Ky1 | 116 | 22.9 | 420 | 770 |
| 1FW6053-0xB15-1Jy1 | 174 | 29.3 | 640 | 1100 |
| 1FW6063 | ||||
| 類型 | Mmax [Nm] | Mn [Nm] | Mmax 時的最高轉速 [rpm] | Mn 時的最高轉速 [rpm] |
| 1FW6063-0xB03-0Fy1 | 64.5 | 13.9 | 340 | 820 |
| 1FW6063-0xB05-0Ky1 | 123 | 23.1 | 410 | 820 |
| 1FW6063-0xB07-0Ky1 | 166 | 29.2 | 260 | 600 |
| 1FW6063-0xB10-1Jy1 | 226 | 34 | 490 | 860 |
| 1FW6063-0xB15-1Jy1 | 332 | 45.5 | 270 | 580 |
x = 可選電纜出口 K 或 L
y = 可選電纜長度或形式 C 或 D
| 選件 | ||
| 電纜出口方向 | 軸向出口 | 1FW6..3-0KB..-...1 |
| 切向出口 | 1FW6..3-0LB..-...1 | |
| 電纜長度或電纜形式 | 2 m，敞開末端 | 1FW6..3-0.B..-..C1 |
| 0.5 m，附帶連接器 | 1FW6..3-0.B..-..D1 | |
| 單獨組件 | 定子 | 1FW6..3-8.B..-...1 |
| 轉子 | 1FW6..0-8RA..-0AA0 |
系統前提條件
這些電機適用于 SINAMICS S120。
組態和文檔
SINAMICS S120 組態手冊以及自然冷卻式 SIMOTICS T 1FW6 內置型轉矩電機的操作手冊 (02/2013 版) 已經發布。計劃它們將包括在 V3.10 版 SIZER 組態工具中 (2013 年 10 月)。
在不遠的將來，這些內容將包括在 DT Configurator 或 CAD Creator 中。直至那時，將會根據用戶要求提供 3D 模型。（文章來源：北京德爾西曼www.bzcbf.cn）
