西門子PCS7行業應用實例 — 石油天然氣
信息來源： 發布時間：2011-12-21 11:13:38 點擊次數：0
青島煉油廠，中國客戶信息
• 山東青島，沿海地帶 • 青島煉油廠，隸屬于中石化
裝置特點
• 一期生產能力：1000 萬噸煉油加工能力 • 中國最現代化的煉油裝置
西門子控制系統供貨范圍 • 1 個中央控制室和 17 個現場控制室
• 46 臺控制器，10 對冗余服務器，61 臺操作員站，3
臺調度站，18 臺工程師站，22 臺單機操作員站 • 29,926 個 I/O 輸入輸出點帶（HART） • 一對冗余的中央歸檔服務器
• 工廠裝置信息服務器 • 15 套閉路監視系統

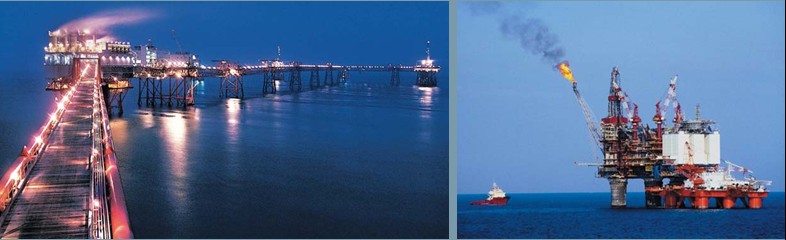

NorskHydro — 挪威近海平臺
客戶信息 • Norsk Hydro 石油能源
• 12 個石油天然氣平臺（Nr.4 近海） • 7 個平臺擁有 Teleperm M
• 近海平臺 Oseberg 現場中心 • 卑爾根西部 140 公里（北海）
PCS 7 — 工廠配置 • 108 個控制器（417F/HF）38,000 個 I/O 點數 • 6 對冗余 OS 服務器
• 13 個標準客戶機 • 3 個位于危險區域的客戶機 • 3 個位于大的投影儀的客戶機
• 4 個工程師站
日產量
• 石油 194,000 桶；天然氣 5.9 百萬立方米
西門子提供支持
• 基于 TIA 的最新技術 • 集成過程安全技術 • 集成現場總線 PROFIBUS • 價格和性能的完美結合
項目信息 • 逐步移植
－ 附加的新型 HMI（PCS 7 OS） － 替換 Teleperm M OS
－ 逐步轉換（一個回路接一個回路）
• 全面生產過程中的工廠升級（不需關閉工廠） • 基于工具轉換的應用軟件（OS 和 AS）
美國 THUNS — 石油鉆采公司
客戶信息 • THUMS/Occidental 石油
• 位于美國加利福尼亞長灘（long beach） • 美國第三大油田
工廠信息
• 石油開采與分布 • 設備：4 個人造平臺
PCS 7 — 工廠配置 • 一共 25000 個 I/O 點數 • 5 個平臺，每個平臺都包括
－ 1 對 OS 冗余服務器 － 4 個 OS 客戶機 － 1 個工程系統 － 4 個冗余控制器 S7-417H
• 微波網絡到 HQ（中央存檔服務器）
• 1200 口井擁有 37000 個 BOPD
客戶期望
• 改進產品（數據，電功率等）
選擇西門子的原因
• 西門子長期合作客戶（TI） • 報警管理和靈活的在線組態功能 • 已有安裝基礎（Legacy systems）
• 面向中央控制的移植途徑 • 降低產品損失 • 增加可靠性 • 易于操作（報警管理）
• 可維護性（診斷等）
