交流接觸器有很多種，它們的分類方法不盡相同。根據一般的分類方法，大致有以下幾種。

（1）根據主要接觸極的數目，可分為單極、雙極、三極、四極和五極接觸器。單極接觸器主要用于單相負載，如照明負載、焊機等，也可用于電機能耗制動。雙極接觸器用于繞線異步電動機轉子回路，短起動繞組用于起動，三極接觸器用于三相負載，例如在電機控制等場合中應用最為廣泛。四極接觸器主要用于三相四線照明線路，也可用于雙環電機負載的控制。采用五極交流接觸器構成自耦補償起動器或控制雙籠電機改變繞組接線方式。

（2）根據滅弧介質可分為空氣接觸器、真空接觸器等，一般負荷采用空氣絕緣接觸器，而煤礦、石油、化工企業和電壓660 V、1140 V等特殊場合常用真空絕緣接觸器。

（3）根據是否有觸點，它們可分為非接觸器和非接觸器。大多數常見的接觸器是帶有觸點的接觸器，非接觸器屬于電子技術應用的產品，一般采用晶閘管作為回路的開關元件。因?yàn)榫чl管導通所需的觸發電壓很小，而且當電路打開或關閉時沒有火花，它可以用于高頻率設備和易燃、易爆、無噪音的場合。

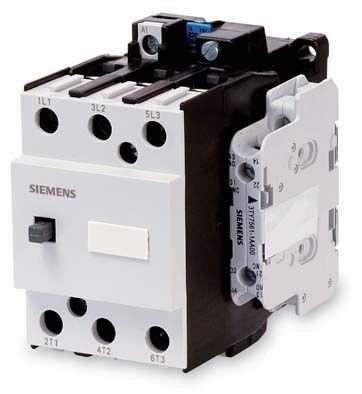

西門子接觸器3TF45的概述：

主要用于交流50Hz（或60Hz），額定絕緣電壓為690V，在AC-3使用類別下額定電壓為380V時額定工作電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐?，并可與適當?shù)臒徇^載繼電器組成電磁起動器以保護可能發生過負荷的電路，位置:插入位置]功耗小、壽命長、安全可靠、節能、優質銀觸點、高抗熔焊及耐電磨損能力，由電磁系統、觸點系統、滅弧系統及其它部分組成，電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈罚刂戚^大的電流，而輔助觸點 是在控制回路中，以滿足各種控制方式的要求，滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通 常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路，有絕緣外殼、彈簧、短路環、傳動機構等。

西門子接觸器3TF45的觸頭系統:

主、輔助觸頭材料由電性能優越的銀合金組成,具有使用壽命長及良好的接觸可靠性。滅弧室呈封閉型，并有阻燃型材料阻擋電弧向外噴濺,le≤22A-無滅弧隔弧板,le≥32A-裝有金屬隔弧板,保證人身及臨近電器的安全。接線螺釘采用新型自升螺釘,瓦形墊與螺釘不分離可節省接線用時。
